Характеристики, классификация и компоновка ленточных конвейеров

Характеристики ленточных конвейеров: По сравнению с другими типами конвейерного оборудования ленточные конвейеры обеспечивают высокую производительность, простую конструкцию, сильную приспособляемость к материалу, плавную и надежную работу, непрерывную и равномерную транспортировку материала, низкие транспортные расходы, простоту обслуживания и простоту внедрения автоматического и дистанционного управления. Они широко используются в сталелитейном производстве, производстве чугуна, агломерации, коксовании и на складах сырья.

I. Классификация ленточных конвейеров:

1. По типу ленты: стандартные ленточные конвейеры, конвейеры с ленточным тросом и специальные ленточные конвейеры;

2. По соединению рамы конвейера с фундаментом: стационарные ленточные конвейеры и мобильные ленточные конвейеры;

3. По конструкции опорного устройства: роликовые конвейеры и пластинчатые конвейеры;

4. По конструкции угла роликового желоба: стандартные лотковые угловые ленточные конвейеры и глубокие лотковые угловые ленточные конвейеры; 5. По количеству приводных роликов: одноприводные ленточные конвейеры, двухприводные ленточные конвейеры и многоприводные ленточные конвейеры.

II. Схемы расположения ленточных конвейеров

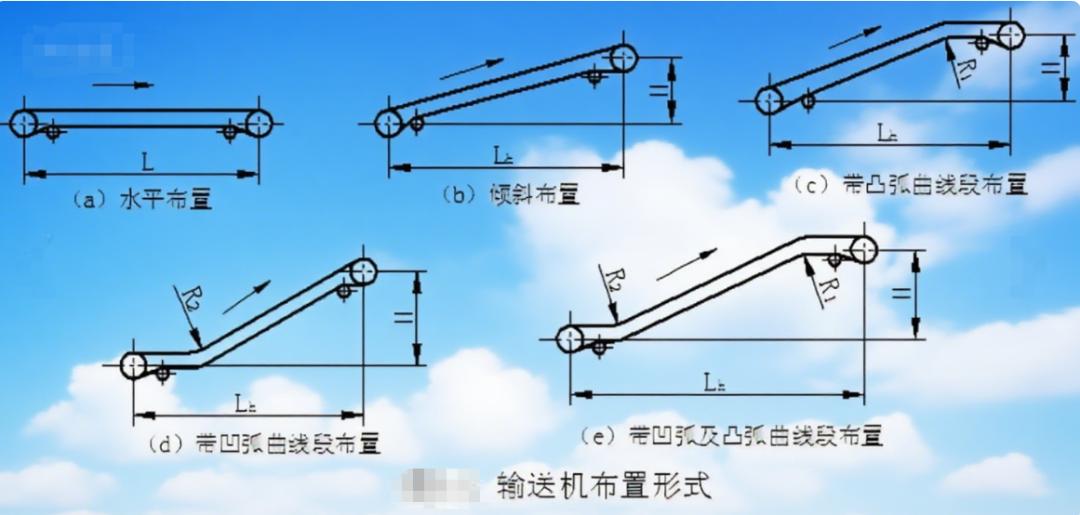

(1) Типы расположения: Ленточные конвейеры могут использоваться для горизонтальной или наклонной транспортировки материалов. В зависимости от места установки и занимаемого пространства, различают четыре основных типа расположения ленточных конвейеров :

1. Горизонтальное расположение: осевые линии головных и хвостовых роликов ленточного конвейера находятся в одной горизонтальной плоскости, а ленточный конвейер имеет угол наклона 0°.

2. Наклонное расположение: осевые линии головных и хвостовых роликов ленточного конвейера находятся в одной плоскости наклона, и все верхние или нижние ролики находятся в одной наклонной плоскости.

3. Расположение с выпуклыми дуговыми сегментами: это расположение, в котором вторая половина наклонного расположения объединяется с первой половиной горизонтального расположения.

4. Расположение с вогнутыми дуговыми сегментами: это расположение, в котором вторая половина горизонтального расположения объединяется с первой половиной наклонного расположения.

Существуют также расположения, в которых используется комбинация вышеуказанных выпуклых и вогнутых дуг.

(2) Принципы расположения: Фактический угол наклона ленточного конвейера зависит от динамического коэффициента трения между транспортируемым материалом или другими материалами и конвейерной лентой, формы поперечного сечения конвейерной ленты (горизонтальная или желобчатая), угла укладки материала, способа загрузки и скорости движения конвейерной ленты.
