Типы роликов ленточного конвейера: желобчатый верхний ролик, плоский ролик и V-образный наклонный возвратный ролик
2025-09-30

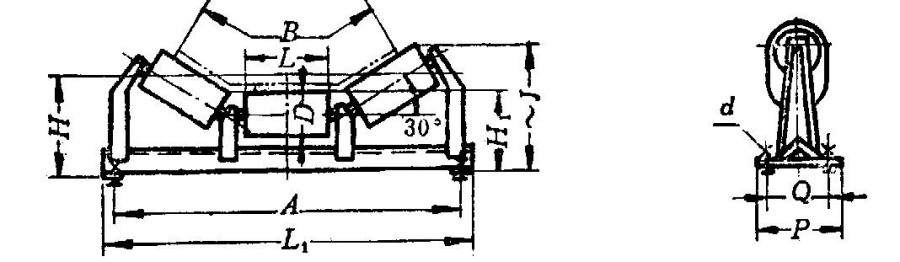

I.Верхние ролики желобчатого типа
Обычно состоят из двух-пяти роликов, количество которых определяется шириной ленты и углом желоба. Угол между крайним роликом и горизонталью называется углом желоба ролика. Увеличение угла желоба ролика (в диапазоне от 0° до 60°) увеличивает поперечное сечение скопления материала, повышая производительность и предотвращая просыпание и отклонение материала. Корпус ролика обычно изготавливается из бесшовной стальной трубы, а посадочное место подшипника – из чугуна, штампованной стальной пластины или фенопласта с тканевой прокладкой. Роликовые подшипники, как правило, являются подшипниками качения.
II.Плоские роликоопоры и V-образные наклонные вперёд возвратные роликоопоры

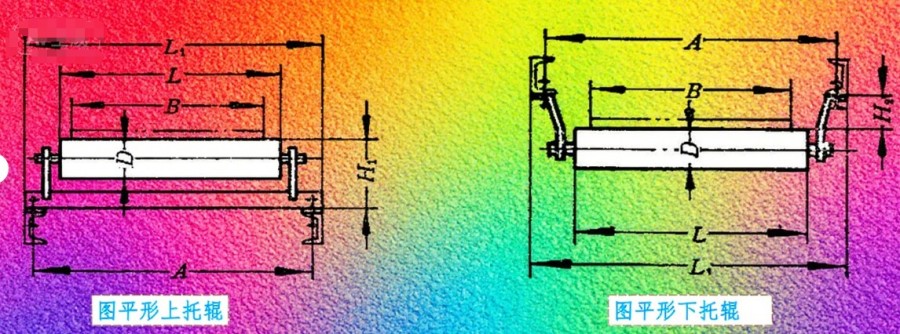

1. Плоские роликоопоры: как правило, это длинные ролики, в основном используемые для поддержки ненагруженной секции ленты , называемые нижними роликоопорами.

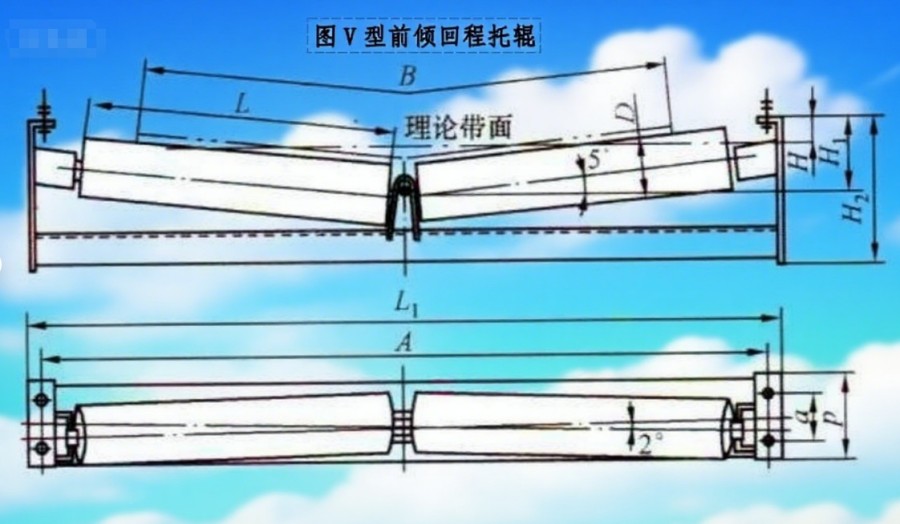

2. V-образные наклонные вперёд возвратные роликоопоры: состоят из двух секций, каждая из которых наклонена вверх на 5°, образуя V-образную форму. Каждая секция наклонена на 2° вперёд от центра. Этот тип роликоопоры предотвращает отклонение ленты и уменьшает налипание материала на поверхность роликов.
