Техническое обслуживание гидравлики. Принцип работы шестеренного насоса.

2025-08-14

Шестеренчатый насос использует пару зацепляющихся шестерен для разделения герметичной камеры на впускную (низкого давления) и выпускную (высокого давления). Вращение шестерен непрерывно нагнетает масло из камеры низкого давления в камеру высокого давления, выполняя тем самым функцию объемного гидравлического насоса. Ниже приводится подробное описание принципа его работы:

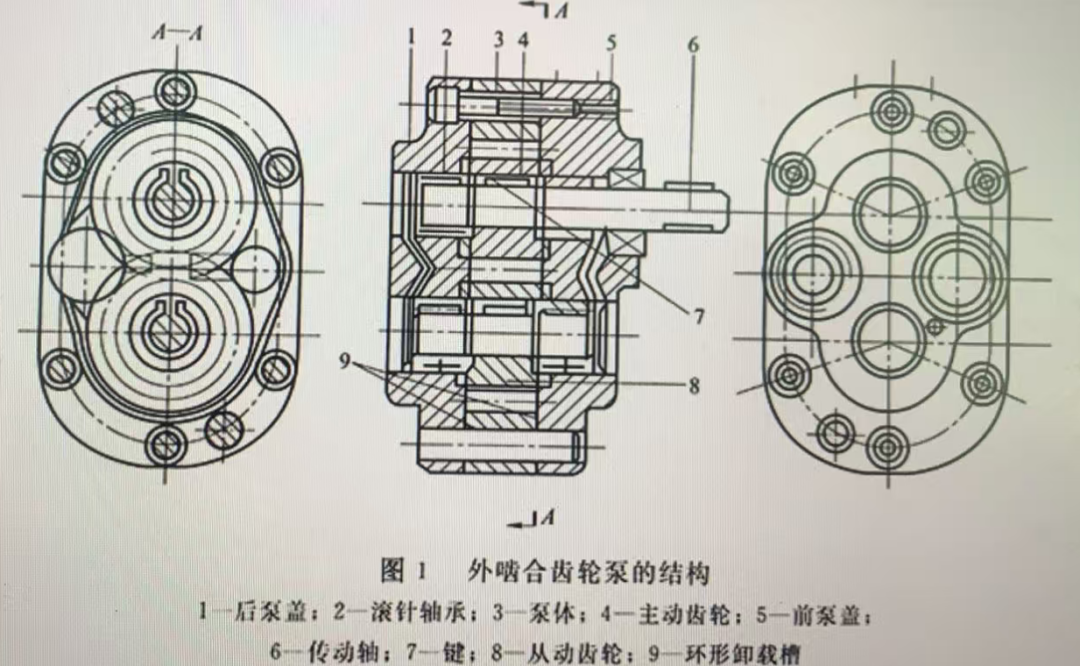

1. Шестеренчатый насос с внешним зацеплением: пара шестерен внешнего зацепления расположена внутри корпуса насоса. Передний и задний концы шестерен закрыты торцевыми крышками, образуя ряд герметичных рабочих камер между корпусом насоса, торцевыми крышками и впадинами зубьев. При вращении ведущей шестерни зубья в левой всасывающей камере постепенно выходят из зацепления, что приводит к увеличению объема герметичной рабочей камеры и падению давления. Затем масло забирается из резервуара, заполняя впадины зубьев. Под действием вращения шестерен масло поступает в правую напорную камеру. Со стороны напорной камеры зубья шестерен постепенно входят в зацепление, уменьшая объём герметичной рабочей камеры. Это вытесняет масло, повышая давление и, в конечном итоге, вытекая через напорное отверстие.

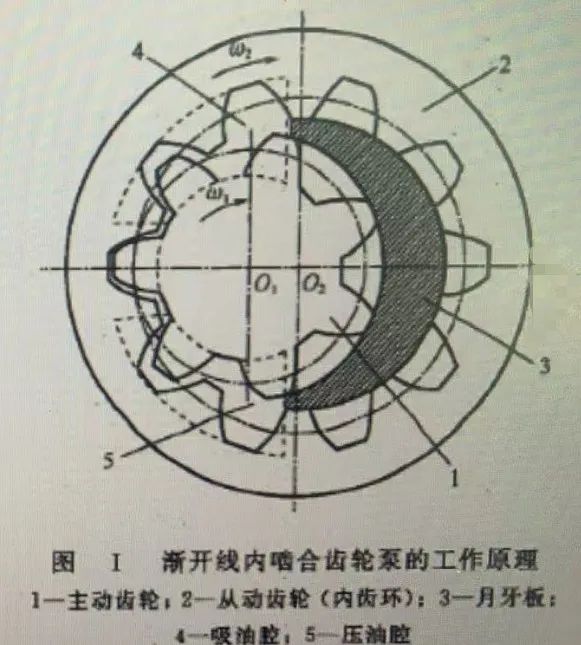

2. Шестерёнчатый насос с внутренним зацеплением работает за сцеплением шестерни (ведущей шестерни) с шестернёй внутреннего зацепления. Две шестерни расположены эксцентрично, а в зазоре справа находится пластина в форме полумесяца, разделяющая камеры всасывания и нагнетания. При вращении шестерен зубья в камере всасывания выходят из зацепления, расширяя объём полости и всасывая жидкость. Зубья в камере нагнетания входят в зацепление, уменьшая объём полости и выталкивая жидкость, завершая процесс всасывания и нагнетания масла.
