Состав системы привода ленточного конвейера

2025-10-22

I. Типы систем привода ленточного конвейера: Системы привода ленточного конвейера бывают следующих трёх типов:

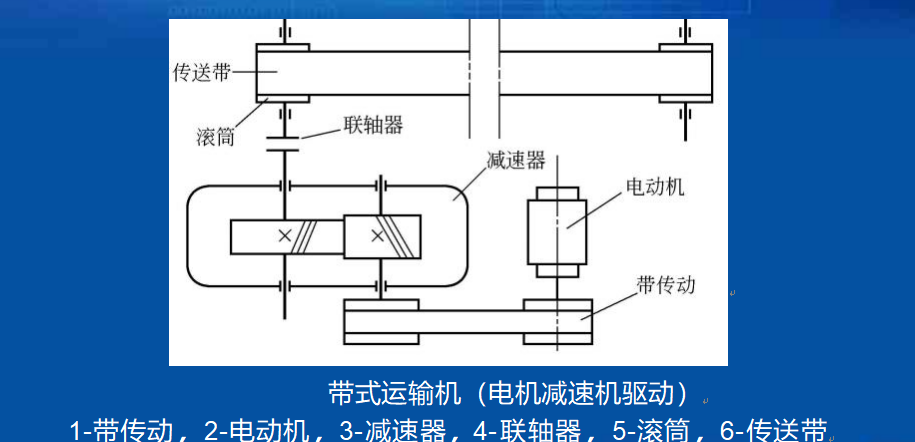

1. Система привода с двигателем и редуктором: Эта система привода в основном состоит из двигателя, гидромуфты, редуктора, муфты, приводного ролика, тормоза и блокиратора обратного хода.

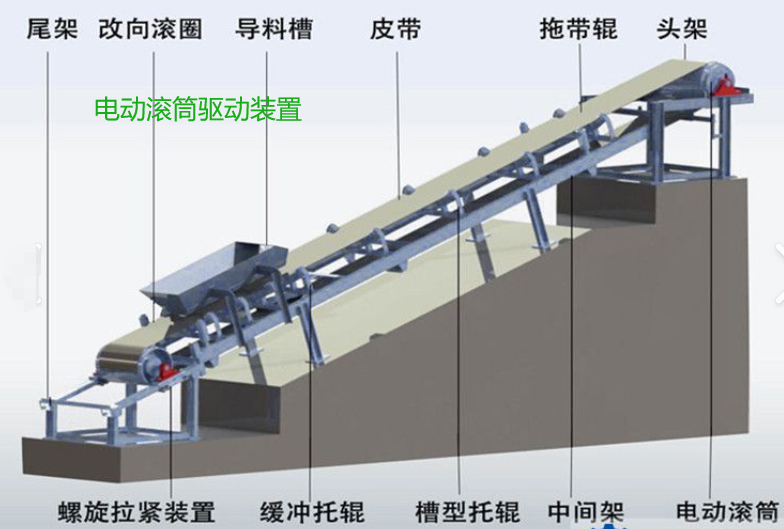

2. Система привода электробарабана: Двигатель и редуктор (планетарный редуктор) размещены внутри корпуса барабана. Теплоотвод внутри корпуса осуществляется воздушным или масляным охлаждением. В зависимости от охлаждающей среды и способа охлаждения эти типы двигателей подразделяются на двигатели с масляным или воздушным охлаждением.

3. Система привода с двигателем и редуктором: Эта система привода состоит из двигателя, муфты и редуктора. Редуктор — это система, в которой редуктор установлен внутри приводного ролика, а двигатель — снаружи. Такой тип привода облегчает охлаждение двигателя и отвод тепла, а также упрощает осмотр и техническое обслуживание.

II. Компоненты приводной системы:

1. Двигатель: Как правило, используется новый высокоэффективный асинхронный двигатель серии Y.

2. Гидравлическая муфта: Основные компоненты гидравлической муфты включают в себя: рабочее колесо насоса, турбину, вращающийся корпус, входной вал, выходной вал, черпак, большие и малые шестерни трансмиссии, главный масляный насос, вспомогательный масляный насос и т. д.

3. Редуктор: Редуктор, обычно используемый в ленточных конвейерах, представляет собой цилиндрический шестеренчатый редуктор. Распространенные типы включают JZQ, ZQ, ZL и ZS.

4. Ведущий ролик: Ведущий ролик является основным компонентом для передачи мощности. Конструкция ведущего ролика ленточного конвейера, как правило, представляет собой сварную стальную пластинчатую конструкцию с подшипниками качения. Поверхности роликов доступны в различных типах, включая гладкие, шевронные, ромбовидные и параллельные.

5. Муфта: Муфты включают в себя муфты Олдхэма, порошковые муфты, штифтовые муфты и муфты тормозного колеса.
