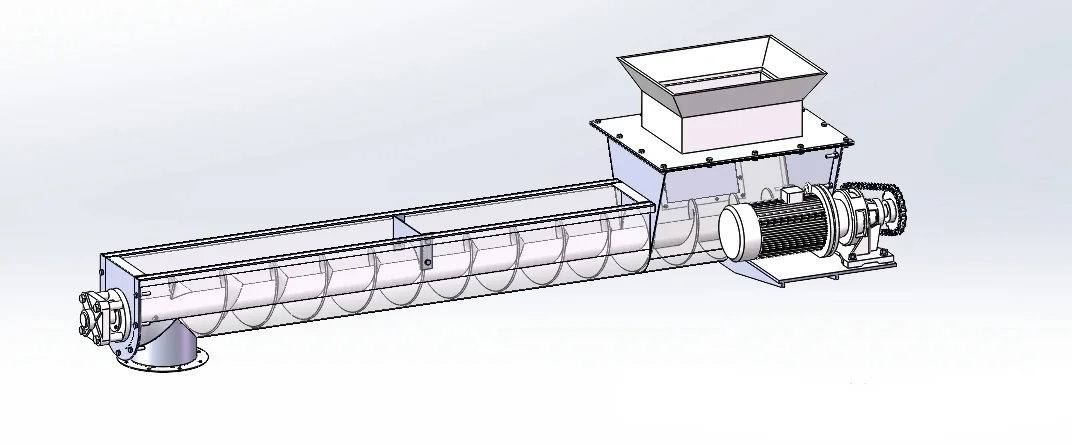

Проектирование конструкции горизонтального шнекового конвейера

2025-11-28

1. Проектирование спиральной системы: включает проектирование спиральных лопастей (сплошные, ленточные или лопастные), расчет диаметра и шага спирали, а также выбор конструкции трубы вала или сплошного вала для обеспечения соответствия требованиям к производительности транспортировки и характеристикам материала.

2. Проектирование конструкции желоба (бака машины): включает определение U-образного или круглого поперечного сечения трубы, длины сегментов желоба (головная часть, средняя часть, хвостовая часть), уплотнительной крышки, а также расположения и размеров входного/выходного отверстия для обеспечения жесткости и герметичности.

3. Проектирование приводного и передаточного устройства: включает выбор двигателя, редуктора (шестеренчатого, червячного или комбинированного), муфты и основания; расчет мощности, скорости и крутящего момента; и организацию открытой или соосной схемы передачи.

4. Опорно-подшипниковая система: включает в себя размещение головных и хвостовых подшипников, а также промежуточных подшипников подвески (подшипниковых опор); выбор подшипников качения или скольжения; и с учетом компенсации теплового расширения вала и мер по обеспечению герметичности.

5. Конструкция для монтажа и обслуживания: включает смотровые отверстия, порты для очистки, регулируемые кронштейны или фиксированные фундаменты, а также определяет быстроразборные и сборочные конструкции для спиральной секции, а также смазочные, пылезащитные и виброгасящие принадлежности для облегчения осмотра и планового обслуживания.
