Четыре типа роликоопоры ленточного конвейера:

2025-09-11

Различия между автоматическими самоустанавливающимися роликоопорами, двухшарнирными центральными регуляторами прогиба и односторонними автоматическими регуляторами прогиба со стопорными роликами

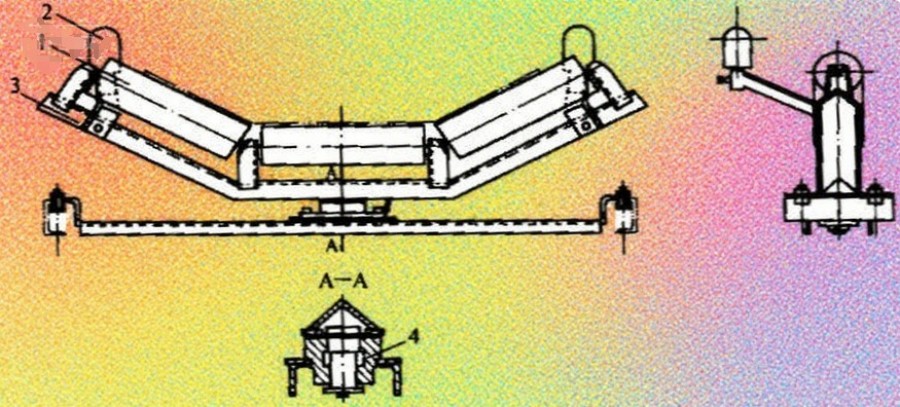

Односторонний роликоопора с регулировкой прогиба: Конструкция мощного роликоопоры с регулировкой прогиба показана на рисунке. Она состоит из двух основных частей: роликового узла и натяжителя. Роликовый узел аналогичен стандартному самоустанавливающемуся роликоопору. Натяжитель крепится болтами к промежуточной раме и соединяется с самоустанавливающимся роликоопором с помощью стяжных тяг.

A: Двухоборотное правильное устройство высокой силы: В последние годы было разработано множество мощных и эффективных автоматических устройств для правки ремней. Структура двухоборотного правильного устройства высокой силы показана на рисунке. В принципе, натяжные ролики имеют два центра вращения, соединенных между собой внутри рамы шатуном. При отклонении ленты в одну сторону ролики с этой стороны быстро корректируют отклонение, при этом другая сторона также участвует в коррекции. Преимущество этого устройства заключается в уменьшении радиуса поворота и увеличении угла поворота, что обеспечивает мощное, чувствительное и быстрое выпрямляющее усилие.

B：На рисунке показано традиционное автоматическое выпрямляющее устройство роликового типа. Это устройство имеет простую конструкцию, но относительно небольшое выпрямляющее усилие.
