Тип 5 роликов ленточного конвейера: Принцип работы реверсивных автоматических самоустанавливающихся роликов

2025-09-16

Принцип работы и преимущества реверсивных автоматических самоустанавливающихся роликов Реверсивные

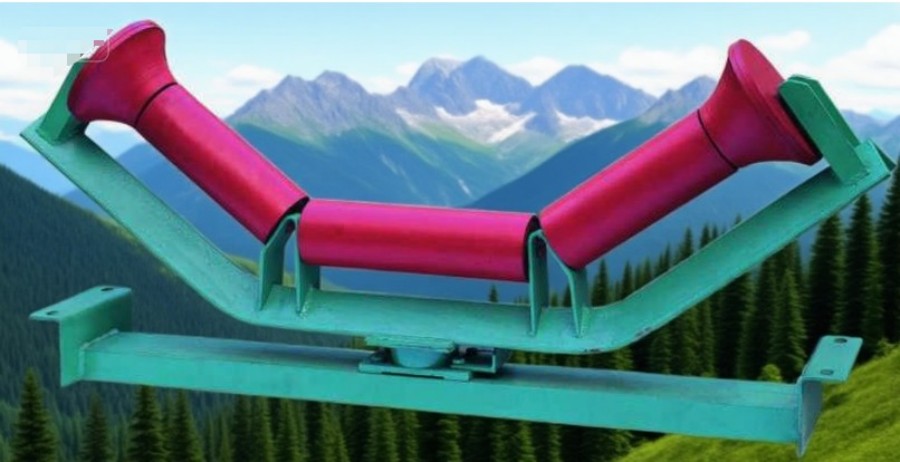

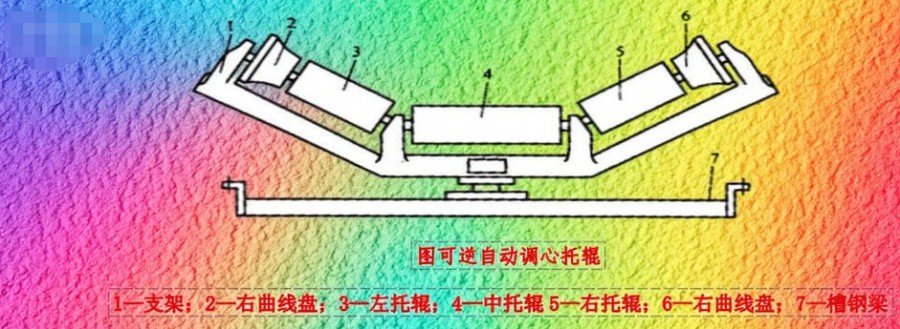

автоматические самоустанавливающиеся ролики используются на ленточных конвейерах, работающих в обоих направлениях. Структура традиционного самоустанавливающегося ролика фрикционного типа с изогнутым профилем показана на рисунке. Он создает определенную силу трения через левые и правые изогнутые ролики и фиксированные фрикционные пластины, закрепленные на роликах, чтобы заставить кронштейн вращаться. Когда лента отклоняется, лента контактирует с левым или правым изогнутым роликом и создает силу трения через изогнутые ролики, чтобы заставить кронштейн вращаться на определенный угол для достижения цели центрирования.

Следующие два типа роликов также могут реализовать функцию реверсивного автоматического самовыравнивания и предотвращения отклонения

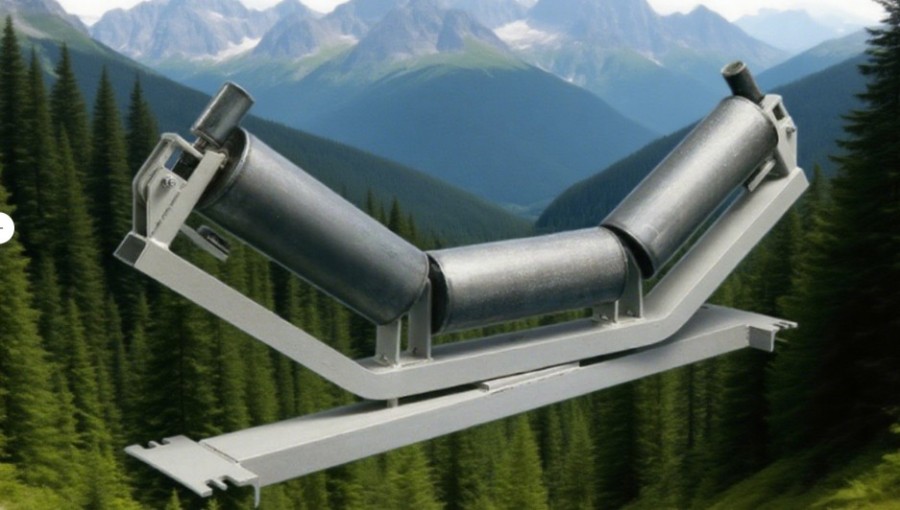

1. Стопорный ролик Реверсивный канавчатый самоустанавливающийся ролик усовершенствован на основе однорядного автоматического самоустанавливающегося устройства типа стопорного ролика. Характеризуется наличием упорных роликов с обеих сторон, ось которых перпендикулярна оси ролика и расположена в одной плоскости. Сила тяги ленты полностью используется для коррекции отклонения, что подходит для использования в реверсивных ленточных конвейерах.

2. Высокопроизводительный регулятор отклонения с двойным центром вращения и прочным отклоняющим роликом также обеспечивает более эффективную коррекцию отклонения при размещении отклоняющего ролика вдоль оси ролика. Центр вращения каждого регулятора отклонения должен быть хорошо герметизирован, водо- и пыленепроницаем для облегчения промывки.
