Тип 4 роликов ленточного конвейера: Учебный курс 2: Конические двунаправленные автоматически центрирующие ролики

2025-09-18

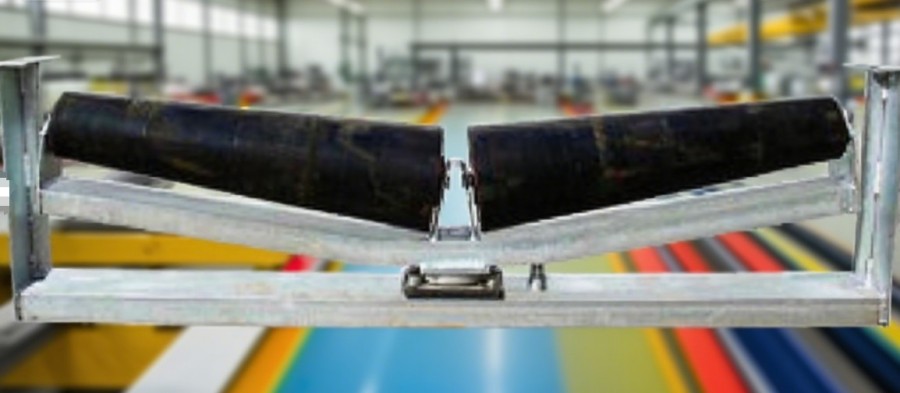

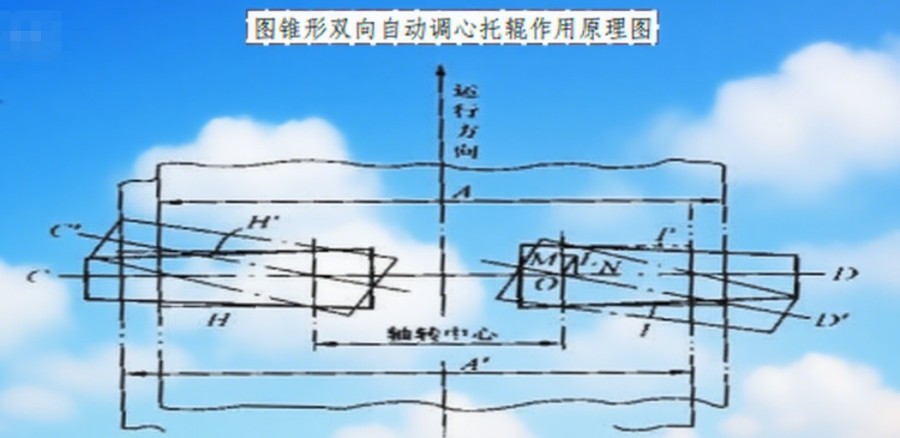

1.Конические двунаправленные автоматические самоустанавливающиеся ролики: Конструкция конических двунаправленных автоматических самоустанавливающихся роликов показана на рисунке. Два желобчатых суппорта представляют собой конические ролики, установленные малым диаметром наружу, а большим – внутрь. Каждая опора имеет небольшое колесо, позволяющее коническим роликам качаться влево и вправо вдоль своей оси. Во время работы большой диаметр роликов обращен внутрь, контактируя с лентой, в то время как малый диаметр наружных колец создает относительное трение с лентой. При отклонении ленты вправо относительное трение становится слишком высоким, что заставляет правый конический ролик двигаться вперед, а левый – назад (соединительный штифт расположен под осью). Под нагрузкой правый ролик и лента перемещаются вдоль центральной оси, автоматически регулируя положение ленты. При значительном отклонении ленты левый конический ролик автоматически поднимается, увеличивая угол наклона и уменьшая просыпание материала. Этот тип самоустанавливающихся роликов характеризуется большой центростремительной силой, действующей на ленту. Принцип работы следующий: нижние концы вертикальных осей конических роликов по обе стороны самоустанавливающегося ролика соединены шатуном, что обеспечивает одновременную работу двух конических роликов. Трение, создаваемое каждым коническим роликом и ремнём, используется для компенсации отклонения ремня. На рисунке показана схема контакта между ремнём и коническими роликами.

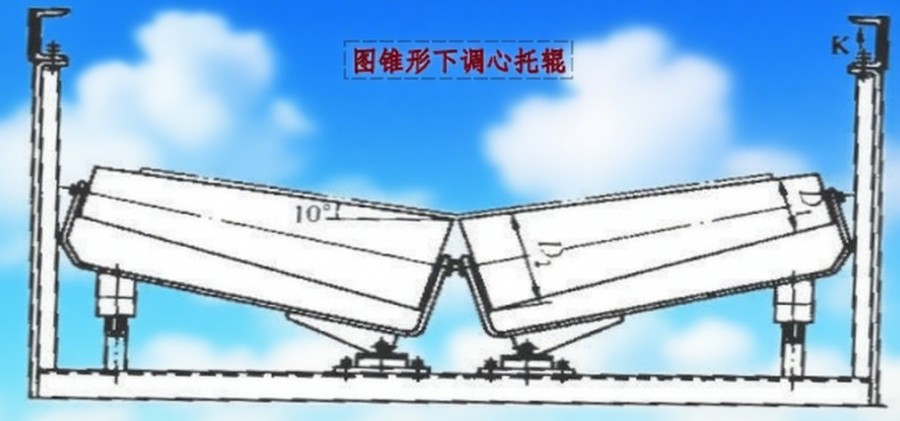

2.Конструкция конического центрирующего ролика показана на рисунке. Он используется для регулировки отклонения возвратной ленты второго яруса. Принцип его действия аналогичен принципу действия конического двунаправленного автоматического центрирующего ролика.
