Типы роликов конвейерной ленты 6: Типы, принципы и случаи применения групп чистящих роликов

2025-09-08

Ⅰ. Классификация узлов чистящих роликов

Узлы чистящих роликов используются для удаления липких загрязнений с опорной поверхности конвейерной ленты. Они подразделяются на узлы с плоскими гребенчатыми роликами, узлы с V-образными гребенчатыми роликами и узлы с плоскими спиральными роликами. Как правило, комплект спиральных роликов устанавливается на выходе из направляющего ролика на возвратном участке ведущего барабана, за которым следуют пять-шесть комплектов гребенчатых роликов.

1. Плоский нижний ролик с резиновыми кольцами

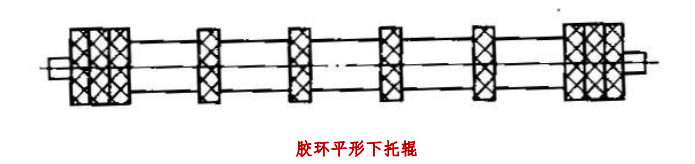

Конструкция длиннопролетного плоского нижнего ролика с резиновыми кольцами (сокращенно «резинокольцевые ролики») показана на рисунке ниже. Корпус ролика изготовлен из бесшовной стальной трубы, а резиновые кольца – из вулканизированного натурального каучука. Для крепления резиновых колец к корпусу ролика используется неопреновый клей. Резиновые ролики обладают такими преимуществами, как лёгкость вращающихся деталей, плавность работы, низкий уровень шума, отличная коррозионная стойкость и снижение вероятности прилипания. Они также обеспечивают самоцентрирование ремня во время работы, предотвращая отклонение и эффективно защищая ремень.

2. Плоские двунаправленные спиральные резиновые ролики-опоры

Этот тип роликов обеспечивает превосходную автоматическую очистку ленты. Даже при высокой влажности липкие материалы меньше прилипают к ленте и роликам. Это особенно актуально для северного Китая, где холодные зимы могут привести к сильному налипанию материала на нижние ролики. Резиновые ролики-опоры являются эффективным способом удаления липких материалов.

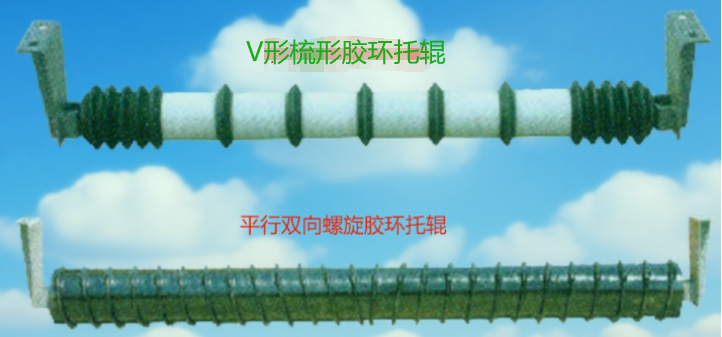

Рисунок: Спиральный очищающий ролик
